01. Trazos con grosor variable

La herramienta Anchura

Otra novedad de la versión CS5 del programa, la herramienta Anchura permite crear trazos de ancho variable. La forma de usar esta novedosa herramienta es la siguiente:

• Dibujamos un trazo con la pluma, el lápiz o cualquier herramienta de formas predeterminadas.

• Tomamos la herramienta Anchura y pasamos el ratón por el trazado.

• Veremos que aparece un rombo sobre el trazado. Si hacemos clic se crea un Punto de anchura.

• Si arrastramos alejandonos del trazado, el trazo se ensancha.

En la figura 1 vemos unos trazados modificados con esta herramienta, el grosor de los trazos es variable.



Ventana Edición de punto de anchura

Si hacemos doble clic en en un punto de anchura con la herramienta Anchura se despliega el cuadro de diálogo Edición de punto de anchura desde donde podremos editar los valores del ancho del trazado en ese punto.

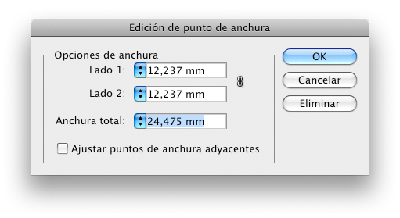

Si selecciona la opción Ajustar puntos de anchura adyacentes, los cambios realizados en el punto de anchura seleccionado afectarán también a los puntos de anchura adyacentes. La figura 2 muestra este cuadro de diálogo.

La herramienta Anchura, además de crear Puntos de anchura permite moverlos, duplicarlos, etc. En el video de esta sección vemos esta novedosa herramienta en acción.
