08. Panel apariencia

El panel Apariencia se despliega del menú Ventana > Apariencia y permite ver y editar los atributos de apariencia de un objeto. Los rellenos y los trazos se muestran en su orden, es decir, de arriba hacia abajo. También se muestran los efectos, en el orden en que han sido aplicados a la ilustración.

La figura 50 muestra el panel apariencia de un objeto con efectos aplicados. Allí vemos los siguientes elementos:

1. Trazo, Relleno y efecto de Sombra paralela. Cada una de estas líneas refiere a los atributos del objeto seleccionado. Se pueden editar desde este panel.

2. Botón Añadir trazo nuevo.

3. Botón Añadir relleno nuevo.

4. Botón Añadir nuevo efecto.

5. Botón Borrar apariencia.

6. Botón Duplicar elemento seleccionado.

7. Botón Eliminar elemento seleccionado.



Trazados y rellenos múltiples

Illustrator permite, a través del panel Apariencia, dotar a un trazado de varios trazos o rellenos. Esto simplifica notablemente algunas ilustraciones y se logran efectos novedosos.

Otra vez las vías de tren

En el Capítulo 3, Práctica: líneas discontinuas realizamos las vías de un tren a partir de tres líneas con trazos de grosores y estilos diferentes. Usando el panel Apariencia podemos realizarlo de una manera mucho más simple y con evidentes ventajas. Procederemos del siguiente modo:

1. Dibujamos un trazado con líneas de curvas suaves.

• Relleno: Ninguno o transparente.

• Trazo: Negro y un grosor de 24 puntos.

2. Desplegamos el panel Apariencia (menú Ventana> Apariencia o su atajo, mayúsculas + F6).

3. Presionamos el botón Nuevo Trazo. El trazo creado tiene que quedar encima del anterior. Configuramos el panel Trazo del siguiente modo:

• Relleno: ninguno o transparente.

• Trazo: blanco y un grosor de 16 puntos.

4. Presionamos nuevamente el botón Nuevo Trazo. El trazo creado tiene que quedar encima del anterior. Configuramos el panel Trazo del siguiente modo:

• Relleno: Ninguno o transparente.

• Trazo: Negro y un grosor de 36 puntos.

• En Línea discontinua ponemos 3 y 8 en las dos primeras casillas.

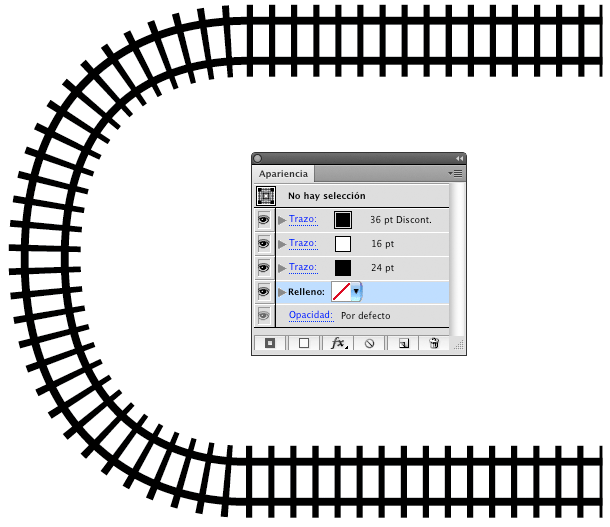

Los trazos tienen que estar apilados en forma correcta. La figura 51 muestra el trabajo terminado.



Vía férrea desde el panel Apariencia
